01 پیپر تعارف
ایلومینیم مرکب ، ان کی اعلی عکاسی اور اعلی تھرمل چالکتا کی وجہ سے ، ضرورت سے زیادہ توانائی کی کثافت اور غیر مستحکم کی ہولز کی وجہ سے روایتی لیزر ویلڈنگ میں اسپیٹر تیار کرتے ہیں ، جو ویلڈ کے معیار اور جزو کی کارکردگی کو متاثر کرتے ہیں۔ یہ مطالعہ تجربات (مختلف لیزر طاقتوں ، کور/رنگ پاور تناسب ، اور ویلڈنگ کی رفتار ، ایک اعلی - اسپیڈ کیمرا کے ساتھ بخارات کے پلمز اور اسپیٹر حرکیات کا مشاہدہ کرنے اور الٹرا-}-} کے ساتھ ویلڈ مورفولوجی کا تجزیہ کرنے کے ذریعہ مختلف کل لیزر طاقتوں ، کور/رنگ پاور تناسب ، اور ویلڈنگ کی رفتار کا مشاہدہ کرتا ہے۔ تین - جہتی عارضی ملٹی فزکس نے جوڑے ہوئے عددی نقلیوں کو جوڑا۔ اس سے یہ پتہ چلتا ہے کہ کنڈولر لیزر پگھلے ہوئے تالاب کے اگلے کنارے کو پہلے سے گرم کرتا ہے ، جس سے لیزر جذب میں اتار چڑھاو کو کم کیا جاتا ہے اور اسپیٹر کو دبانے کے لئے بخارات کے پلوم ایجیکشن کو مستحکم کیا جاتا ہے۔ مزید برآں ، ایک مقداری ماڈل جو پہلے سے گرم درجہ حرارت کو کل بجلی ، رنگ پاور تناسب ، اور ویلڈنگ کی رفتار سے جوڑتا ہے ، اس سے یہ تجویز کیا گیا تھا کہ پہلے سے گرم درجہ حرارت بیس میٹریل کے پگھلنے اور ابلتے ہوئے مقامات کے درمیان ہونا چاہئے۔ اس مطالعے میں اسپیٹر - مفت عمل کے پیرامیٹرز کے انتخاب کے معیارات اخذ کیے گئے ہیں ، اور تجربات اس بات کی تصدیق کرتے ہیں کہ اس پیرامیٹر کی حد میں اسپیٹر کو نمایاں طور پر کم کیا گیا ہے ، جس سے اعلی-} کوالٹی لیزر ویلڈنگ کے لئے نظریاتی رہنمائی اور صنعتی اطلاق کی حکمت عملی فراہم کی جاتی ہے۔
02summary

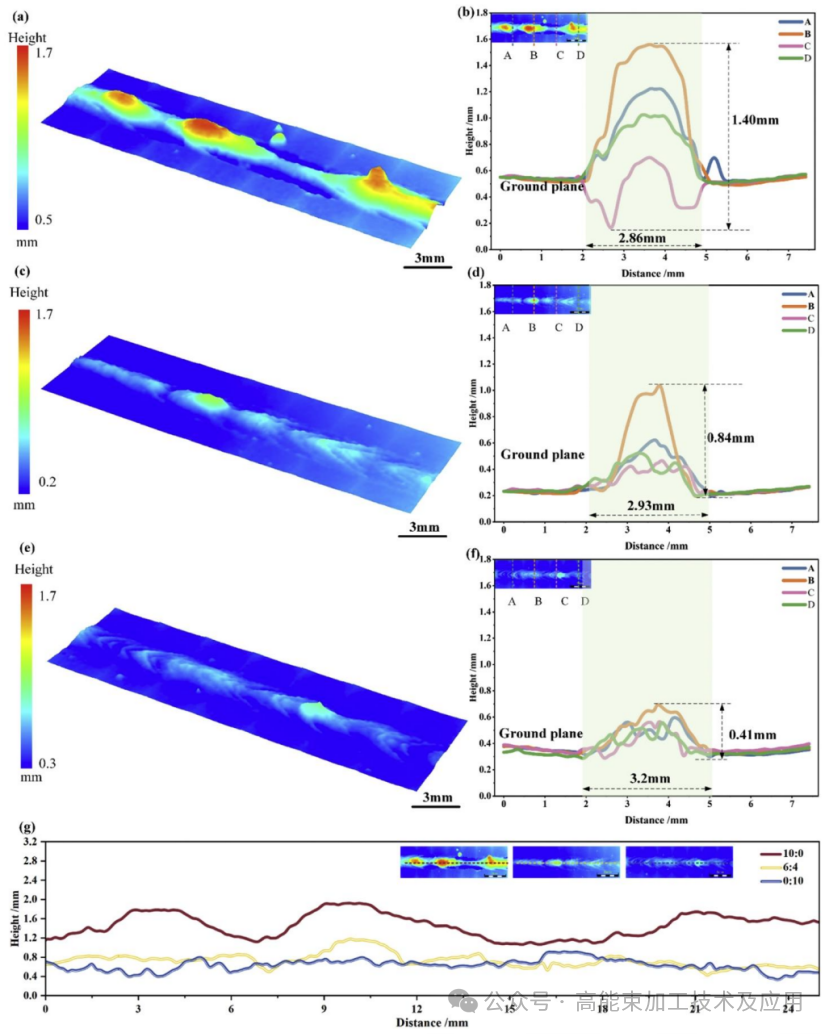

یہ مقالہ تجربات اور تین - جہتی عارضی ملٹی فزکس کے ساتھ مل کر عددی تخروپن کے ساتھ مل کر ایک طریقہ پر مبنی ہے۔ اس تجربے نے 6061 ایلومینیم کھوٹ پلیٹوں کو نشانہ بنایا ، چھ کور/رنگ پاور تناسب (10: 0 سے 0:10) ، تین ویلڈنگ کی رفتار (40 ملی میٹر/s ، 60 ملی میٹر/s ، 80 ملی میٹر/s) ، اور ایک مقررہ کل لیزر پاور (6000W) ترتیب دی۔ اعلی - اسپیڈ کیمرے بخارات کے پلمز اور اسپیٹر کا مشاہدہ کرنے کے لئے استعمال کیے گئے تھے ، الٹرا - گہرائی - {- فیلڈ مائکروسکوپ کو ویلڈ مورفولوجی کا تجزیہ کرنے کے لئے ، اور فکسڈ مرکزی طاقت کے ساتھ تقابلی تجربہ ڈیزائن کیا گیا تھا۔ عددی تخروپن میں پگھل تالاب گرمی کے بہاؤ ، لیزر جذب اور دیگر جسمانی عملوں کی نقالی کرنے کے لئے سی ایف ڈی ماڈل کا استعمال کیا گیا۔ تجربات سے پتہ چلا ہے کہ رنگ لیزر پاور کا تناسب جتنا زیادہ ہوتا ہے ، ویلڈ سطح کی یکساں یکساں ہوتی ہے (چوٹی - سے - وادی کا فرق 1.40 ملی میٹر سے کم ہوکر 0.41 ملی میٹر سے کم ہوجاتا ہے) اور چھاتی کی تعدد میں 65 ٪ کمی واقع ہوئی ہے۔ اس نے یہ بھی انکشاف کیا ہے کہ رنگ لیزر پگھل تالاب کے سامنے کو پہلے سے گرم کرتا ہے ، لیزر جذب کے اتار چڑھاو کی حد کو تنگ کرتا ہے ، اور بخارات کے پلم کو مستحکم کرتا ہے ، جو اسپیٹر کو دباتا ہے۔ آخر میں ، پہلے سے گرم درجہ حرارت اور عمل کے پیرامیٹرز کا ایک مقداری ماڈل قائم کیا گیا تھا ، جس سے یہ تجویز کیا جاتا ہے کہ پہلے سے گرم درجہ حرارت بیس مادے پگھلنے والے مقام اور ابلتے نقطہ کے درمیان ہونا چاہئے۔ اسپیٹر - مفت عمل کے پیرامیٹرز اخذ کیے گئے اور تصدیق کیے گئے تھے ، جو اسپیٹر کے لئے نظریاتی رہنمائی فراہم کرتے ہیں - ایلومینیم مرکب کی مفت لیزر ویلڈنگ۔
03 تصویری اور متن کا تجزیہ
چترا 1 میں معلومات کے دو بنیادی ٹکڑے شامل ہیں: پہلا ، شکل 1 (ا) ایڈجسٹ رنگ کی بنیادی ہارڈ ویئر ترتیب پیش کرتا ہے - موڈ لیزر ویلڈنگ ، جس میں CFX {- 8000 8000 پروگرام لیزر لیزر آلے ، لیزر پروسیسنگ ہیڈ ، لیزر پروسیسنگ ہیڈ ، لیزر پروسیسنگ ہیڈ اور ہائی اجزاء کی پوزیشن اور رابطے شامل ہیں۔ تجرباتی سیٹ اپ اور اس کے بعد کے تجرباتی پیرامیٹر کی ترتیبات اور اسپیٹر اور وانپ پلموں کے مشاہدات کے لئے ہارڈ ویئر کی بنیاد فراہم کرنا ، تجرباتی کارروائیوں اور ڈیٹا اکٹھا کرنے کو معیاری بنانے کو یقینی بناتے ہوئے۔ دوسرا ، اعداد و شمار 1 (بی) لیزر ویلڈنگ میں کلیدی جسمانی عمل ، جیسے مرحلے کی تبدیلی ، لیزر جذب اور بخارات کی حرکیات ، لیزر اور مواد کے مابین تعامل کے لئے جسمانی فریم ورک کی تعمیر ، جیسے تین-} جہتی عارضی کثیرالجہتی فیلڈ کوپلڈ اعداد کو سمجھنے کے لئے ایک نظریاتی بنیاد فراہم کرتے ہیں۔
04 کنکلوژن
اس مطالعے میں ایلومینیم مرکب کے ایڈجسٹ کنولر لیزر ویلڈنگ میں اسپیٹر مسئلے پر توجہ دی گئی ہے۔ تجربات کے ذریعے (مختلف کور/رنگ پاور تناسب ، ویلڈنگ کی رفتار کو ترتیب دینا ، اعلی - اسپیڈ کیمرے اور توسیعی گہرائی - فیلڈ مائکروسکوپز کے ذریعہ توسیعی گہرائی - کا استعمال کرتے ہوئے مشاہدے کے ساتھ مل کر ، اور تین {{4 {4 {4- جہتی عارضی کثیرالقیاتی اعداد و شمار کے مطابق پگھلے ہوئے تالاب کے سامنے والے کنارے کو پہلے سے گرم کرکے ، لیزر جذب میں اتار چڑھاو کو تنگ کرتے ہوئے ، اور بخارات کے پلوم کو مستحکم کرکے - ظاہر ہوا۔ پیرامیٹرز پر کارروائی کرنے کے لئے پہلے سے گرم درجہ حرارت سے متعلق ایک مقداری ماڈل قائم کیا گیا تھا ، جس میں یہ تجویز پیش کی گئی تھی کہ پہلے سے گرم درجہ حرارت پگھلنے والے مقام اور بیس مواد کے ابلتے نقطہ کے درمیان ہونا چاہئے۔ کوئی - اسپیٹر پروسیس پیرامیٹر کے معیار کو اخذ کیا گیا تھا اور تجرباتی طور پر تصدیق کی گئی تھی ، جس میں اسپیٹر کے لئے پیرامیٹر کے انتخاب کی حد کو واضح کیا گیا تھا - ایلومینیم مرکب کی مفت ویلڈنگ۔ یہ صنعتوں کی رہنمائی کر سکتی ہے جو ہلکے وزن والے ایلومینیم اجزاء ، جیسے آٹوموٹو مینوفیکچرنگ پر انحصار کرتی ہے ، تاکہ روایتی لیزر ویلڈنگ میں اعلی اسپیٹر اور ناقص ویلڈ کوالٹی کے عام مسائل کو حل کیا جاسکے ، جس سے ایلومینیم ایلو لیزر ویلڈنگ کے اعلی - معیار اور انتہائی مستحکم صنعتی ایپلی کیشنز کی ترقی کو فروغ دیا جاسکے۔
