مائیکرو ایل ای ڈی کی لیزر ماس ٹرانسفر ٹکنالوجی کا تعارف

1. مائیکرو ایل ای ڈی ٹکنالوجی ، اگلے - جنریشن ڈسپلے ٹکنالوجی میں فرنٹیئر فیلڈ کے طور پر ، وسیع پیمانے پر توجہ اور تحقیق حاصل کر رہی ہے۔ روایتی مائع کرسٹل ڈسپلے اور نامیاتی روشنی - خارج ہونے والے ڈایڈس (OLED) کے مقابلے میں ، مائکرو ایل ای ڈی اعلی چمک ، اعلی برعکس ، اور وسیع رنگ کا پہلو پیش کرتا ہے ، جبکہ کم توانائی کی کھپت اور لمبی عمر بھی ہے۔ اس سے ٹیلی ویژن ، اسمارٹ فونز ، چھوٹے - سائز کے سمارٹ پہننے والے ، کار اسکرینوں میں ، اور اے آر/وی آر جیسے شعبوں میں مائیکرو ایل ای ڈی کو بے حد صلاحیت ملتی ہے۔ مائیکرو ایل ای ڈی ، ایل سی ڈی ، اور او ایل ای ڈی کے مابین پیرامیٹر کا موازنہ شکل 1 میں دکھایا گیا ہے۔

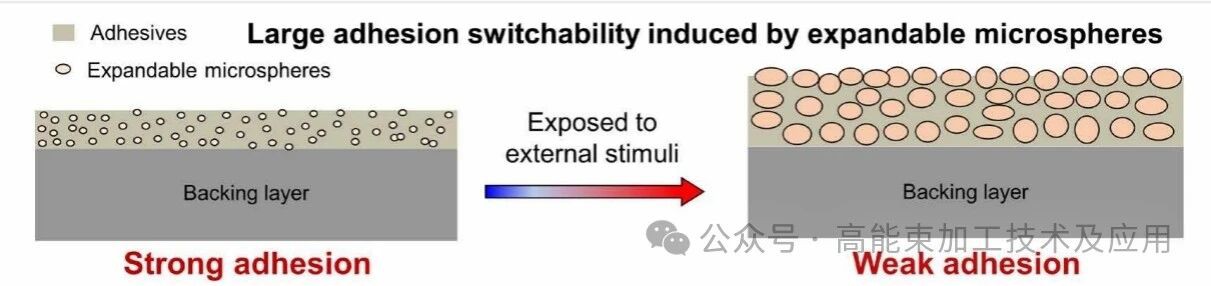

مائیکرو ایل ای ڈی چپس کو نمو سبسٹریٹ سے ہدف سبسٹریٹ میں منتقل کرنے کا ایک اہم اقدام ہے۔ مائیکرو ایل ای ڈی چپس کے اعلی کثافت اور چھوٹے سائز کی وجہ سے ، روایتی منتقلی کے طریقے اعلی صحت سے متعلق ضروریات کو پورا کرنے کے لئے جدوجہد کرتے ہیں۔ مائیکرو ایل ای ڈی کو سرکٹ ڈرائیوروں کے ساتھ جوڑنے والے ڈسپلے سرنی کے حصول کے لئے مائکرو ایل ای ڈی چپس (کم از کم نیلم سبسٹریٹ سے عارضی سبسٹریٹ میں نئے سبسٹریٹ میں نئے سبسٹریٹ میں) کے متعدد بڑے پیمانے پر منتقلی کی ضرورت ہوتی ہے ، جس میں ہر بار چپس کی ایک بڑی تعداد منتقل ہوتی ہے ، جس میں منتقلی کے عمل کی استحکام اور پیشرفت پر اعلی مطالبات ہوتے ہیں۔ لیزر ماس ٹرانسفر مائکرو ایل ای ڈی چپس کو آبائی نیلم سبسٹریٹ سے ہدف سبسٹریٹ میں منتقل کرنے کے لئے ایک ٹکنالوجی ہے۔ سب سے پہلے ، چپس کو لیزر چھلکے کے ذریعے آبائی نیلم سبسٹریٹ سے الگ کیا جاتا ہے۔ اس کے بعد ، چپس کو چپچپا مواد (جیسے پولی ڈیمیتھیلسیلوکسین) کے ساتھ سبسٹریٹ پر منتقل کرنے کے لئے ہدف سبسٹریٹ پر ایک خاتمہ کا علاج کیا جاتا ہے۔ آخر میں ، چپس کو PDM سبسٹریٹ سے TFT بیکپلین پر میٹل بانڈنگ فورس کا استعمال کرتے ہوئے TFT بیکپلین میں منتقل کیا جاتا ہے۔

02 لیزر چھیلنے والی ٹکنالوجی

لیزر بلک ٹرانسفر کا پہلا مرحلہ لیزر چھلکا (ایل ایل او) ہے۔ لیزر کے چھلکے کی پیداوار براہ راست پورے لیزر ٹرانسفر کے عمل کی حتمی پیداوار کا تعین کرتی ہے۔ مائیکرو ایل ای ڈی عام طور پر تیاری کے لئے گان ایپیٹیکسیل پرتوں کو اگانے کے لئے ایس آئی اور نیلم جیسے ذیلی ذخیروں کا استعمال کرتے ہیں۔ اہم مسائل ہیں جیسے بڑے جعلی مماثلت اور ایس آئی مواد اور GAN کے مابین تھرمل توسیع کے گتانکوں میں اختلافات۔ لہذا ، مائیکرو ایل ای ڈی چپس تیار کرتے وقت نیلم سبسٹریٹس زیادہ عام طور پر استعمال ہوتے ہیں۔ نیلم کا بینڈ گیپ 9.9 ای وی ، گان 3.39 ای وی ہے ، اور ایلن 6.2 ای وی ہے۔ لیزر کے چھلکے کے اصول میں GAN انرجی بینڈ گیپ سے زیادہ فوٹوون انرجی کے ساتھ مختصر - طول موج کے لیزرز کا استعمال شامل ہے لیکن نیلم اور ایلن کے بینڈ گیپس سے کم ، نیلم کی طرف سے غیر منقولہ ہے۔ لیزر نیلم اور ایلن سے گزرتا ہے ، پھر سطح کے گان سے جذب ہوتا ہے۔ اس عمل کے دوران ، سطح کا GAN تھرمل سڑن سے گزرتا ہے ، اور چونکہ GA کا پگھلنے کا نقطہ تقریبا 30 ڈگری ہے ، N2 اور مائع GA تیار کیا جاتا ہے ، جس کے بعد N2 فرار ہوجاتا ہے ، اس طرح میکانکی قوت کے ذریعہ سیفائر سبسٹریٹ سے GAN Epitaxial پرت کی علیحدگی حاصل ہوتی ہے۔ انٹرفیس میں پائے جانے والے سڑنے والے رد عمل کی نمائندگی کی جاسکتی ہے:

فوٹوون انرجی کے فارمولے کے مطابق ، مندرجہ بالا حالات کو پورا کرنے والی زیادہ سے زیادہ لیزر طول موج کو مندرجہ ذیل حدود میں آنا چاہئے: 125 این ایم <209 این ایم کم یا اس کے برابر 365 این ایم سے کم یا اس کے برابر۔ تحقیق سے پتہ چلتا ہے کہ لیزر پلس کی چوڑائی ، لیزر طول موج ، اور لیزر توانائی کی کثافت لیزر خاتمے کے عمل کو حاصل کرنے میں کلیدی عوامل ہیں۔

مکمل - رنگ مائیکرو ایل ای ڈی لائٹنگ کا احساس کرنے کے ل a ، ایک چھوٹا ، اونچا-} ریزولوشن کلر ڈسپلے پکسل بنانے کے لئے ایک ہی سبسٹریٹ پر سرخ ، سبز اور نیلے رنگ میں مائکرو ایل ای ڈی چپس کو عین مطابق ترتیب دینا اور انضمام کرنا ضروری ہے۔ لیزر لفٹ - آف (LLO) کا طریقہ غیر - یکساں سرخ ، سبز اور نیلے رنگ کے مائکرو ایل ای ڈی آلات کے انتخابی انضمام کے لئے موزوں نہیں ہے۔ مزید برآں ، ڈسپلے مصنوعات کی پیداوار کو بہتر بنانے کے لئے کم تعداد میں خراب مائکرو ایل ای ڈی چپس کی انتخابی طور پر مرمت کرنا بہت ضروری ہے۔ لہذا ، سلیکٹیو لیزر لفٹ - آف (SLLO) کی ٹکنالوجی ابھری ہے۔ یہ ٹیکنالوجی پیچیدہ بیچ پروسیسنگ کے طریقہ کار کی ضرورت کے بغیر متضاد انضمام اور انتخابی مرمت پر لاگو ہے۔ یہ مخصوص پری پری - نامزد ایل ای ڈی اور خراب شدہ ایل ای ڈی کی مرمت کا بھی انتخابی طور پر منتقلی کرسکتا ہے۔ ایسیلو لیزر شعاع ریزی کا استعمال کرکے سبسٹریٹ کے ساتھ انٹرفیس سے مائیکرو ایل ای ڈی چپس کو منتخب طور پر چھیلنے کے لئے کام کرتا ہے۔ الٹرا وایلیٹ لائٹ عام طور پر روشنی کے ماخذ کے طور پر استعمال ہوتی ہے۔ مختصر طول موج کی روشنی مادوں کے ساتھ زیادہ مضبوطی سے تعامل کرتی ہے ، جس سے چھیلنے کے زیادہ عین مطابق عمل کو قابل بناتا ہے۔ مزید برآں ، الٹرا وایلیٹ لائٹ کے ساتھ چھیلنے کے عمل کے دوران پیدا ہونے والی گرمی نسبتا low کم ہے ، جس سے تھرمل نقصان کا خطرہ کم ہوتا ہے۔

یونیکارٹا نے ایک بڑے - پیمانے پر متوازی لیزر چھیلنے کا طریقہ تجویز کیا ہے ، جیسا کہ شکل 4 میں دکھایا گیا ہے۔ ایک نبض لیزر میں ایک x - Y لیزر اسکینر شامل کرکے ، ایک ہی لیزر بیم کو ایک سے زیادہ لیزر بیم میں پھیلایا گیا ہے ، جس سے بڑے {{ips کو قابل بنا دیا گیا ہے۔ اس اسکیم سے ایک ہی آپریشن میں چھلکے ہوئے چپس کی تعداد میں نمایاں اضافہ ہوتا ہے ، جس میں ± 34 μm کی منتقلی کی درستگی کے ساتھ ، 100 میٹر/گھنٹہ کی چھیلنے کی شرح حاصل ہوتی ہے ، اور اس میں اچھ detect ی عیب کی کھوج کی صلاحیتوں کا مالک ہوتا ہے ، جس سے یہ اس وقت مختلف سائز اور مواد کی منتقلی کے لئے موزوں ہے۔
